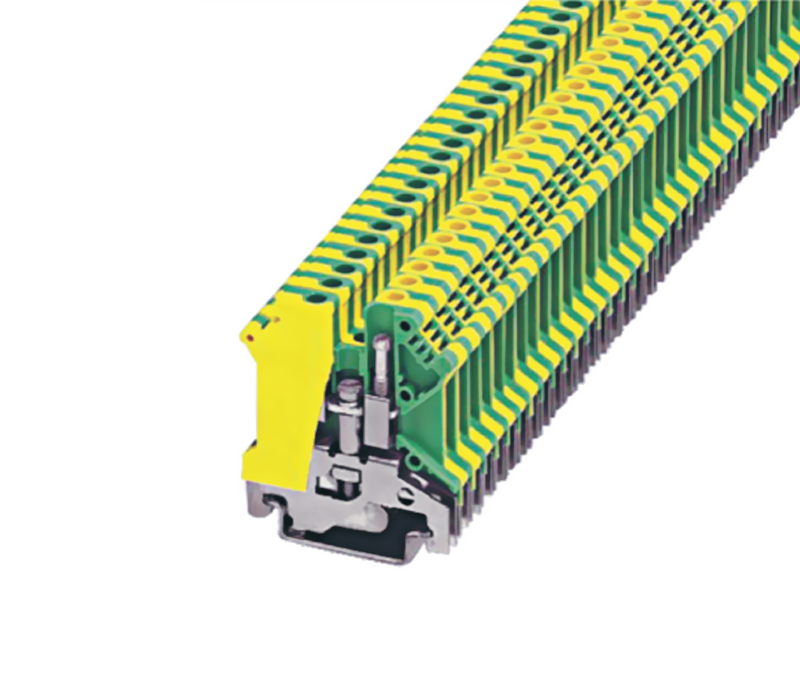

Ordinary Rail Terminal Block

DR5N-XX-00D
  • DR5N-XX-00D
DR5N-XX-00D

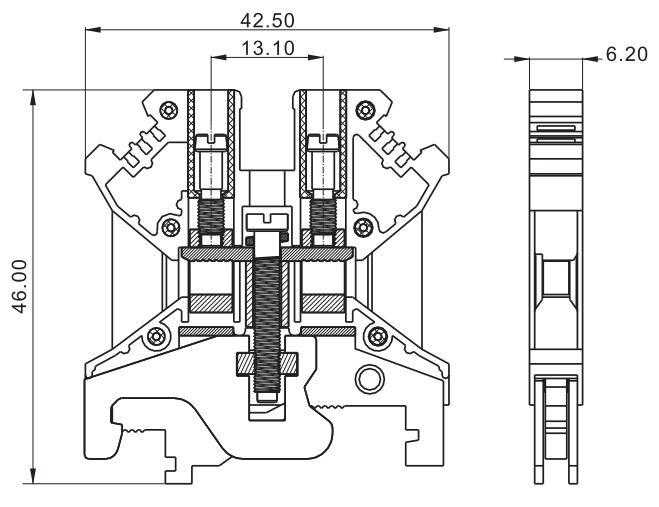

外观尺寸(Profile Dimensions)

厚度(Thickness)

6.20mm

宽度(Width)

42.5mm

高度(Height)

47.0( RS 7.5)

54.5( RS 15)

52.0( RS 32)

TECHNICAL DATA

压线范围(Wire Range)

30-10AWG

绝緣材料(Insulation Body)

PA66(UL94V-O)

材料组别(Material Group)

I CLASS

污染等级(Pollution Degree)

3

螺钉材料(Screw Material)

M3, BRASS

螺钉扭矩(Screw Torque)

0.6-0.8N m

冲击电压(Surge Vbltage)

8000V

剥线长度(Stripping Length)

8mm


相关附件(Mounting Annex)

导轨(Mounting Rail)

RS 7.5(Steel)

RS 15(Steel)

RS 32 (Steel)

桥接件(Brige Annex)

 (Separate Plate)

端 板(End Covei)

隔 板(Partition Plate)

标 条(Marking Tags)
